철구조물 제작 시 소재 도금 후, 용접과 터치업 기술소개

​

​

​

철구조물 제작 시 소재 도금 후 용접과 터치업 기술소개

​

​

​

철구조물 소재 (5G 안테나 지지대)







터치업 전 후 비교

• 세라믹아연도금은 도금이 된 상태에서 용접성이 우수하며 스패터, 흄발생이 적음
• KEMP Touch-up System 적용 시, 세라믹아연도금과 동일 수준의 내식성을 확보할 수 있음
• 용접부위는 터지업 전, 브러쉬를 이용하여 용접 산화물을 제거한 후 터지업 할 것을 권장함

​

​

​

​

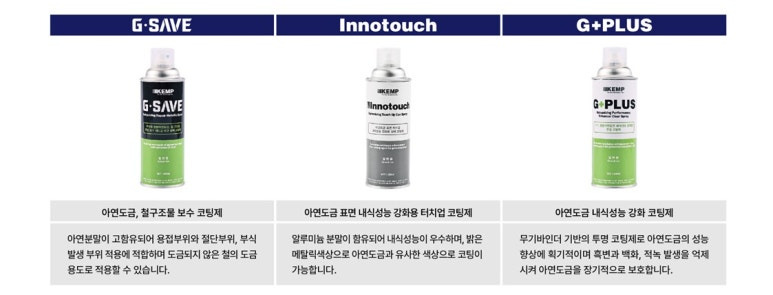

터치업 - KEMP Touch-up system

• KEMP 의 터지업 시스템 제품 3 종 모두 벤젠, 톨루엔, 자일렌 등 유해화학물질이 포함되지 않은 생활안전화학 제품 인증을 받는 수준의 안전한 제품으로 작업자와 작업장 안전 확보가 가능

• 톨루엔 유기합성 및 화학 반응에 필수적인 용매로 사용되며, 유기 도료의 휘발성 물질로 사용되고 고농도에 장기 노줄 될 경우 지명적 건강 문제를 일으킴

* G+PLUS는 터지업 부위의 고내식이 요구되는 경우, 선택적으로 사용을 권장함

​

​

​

​

터치업 -캔스프레이 내식성능 세라믹

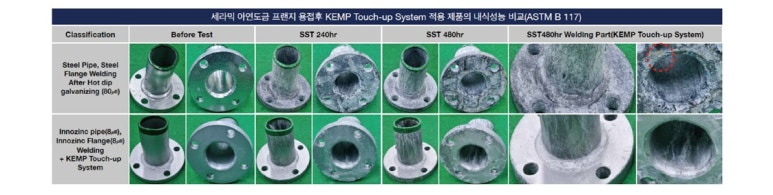

• 세라믹아연도금 : 배관과 프랜지를 도금 후 용접하여 용접부위에 터지업 3 회 15μm (GSAVE + lnnotouch + GPLUS)
• 용융아연도금 : 혹관과 프랜지를 용접 후 용융아연도금 80μm

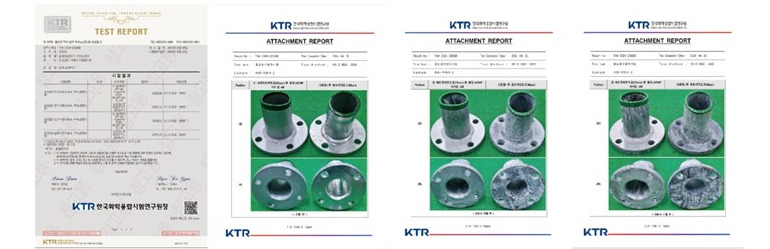

• 테스트 결과 : 용접부에 KEMP 캔스프레이 터치업한 프랜지가 용접 후 용융아연도금한 프랜지보다 내식성능이 우수함

​

​

​

​

​

​

결론

​

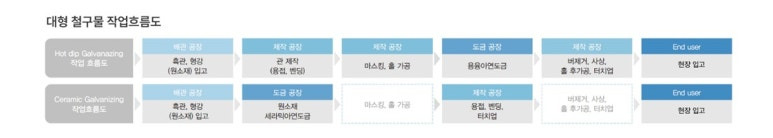

• 용융아연도금 절구조물은 제작공장에서 가공 후 도금공장으로 이동하여 도금을 진행함
• 용융아연도금은 버제거와 사상, 홀 부위 후가공 및 터지업이 필요함
• 세라믹아연도금은 용접성이 우수하여 원소재를 먼저 도금 후, 도금된 상태에서 용접 후 터지업으로 작업을 종료할 수 있음
• 따라서 작업성 향상 및 운반비, 제작 원가 절감이 가능함
