가공성이 우수한 세라믹아연도금 Innozinc 그루브 파이프
현재 건설, 육상 플랜트 배관은 그루브 무용접 체결 방식이 늘어나는 추세이며, 플랜지 용접과 5:5 비율로 적용 중입니다. 건설산업 배관의 그루브 무용접 체결은 용융아연도금 파이프를 현장에서 그루브 홈을 형성시켜 무용접으로 체결하고 있습니다.

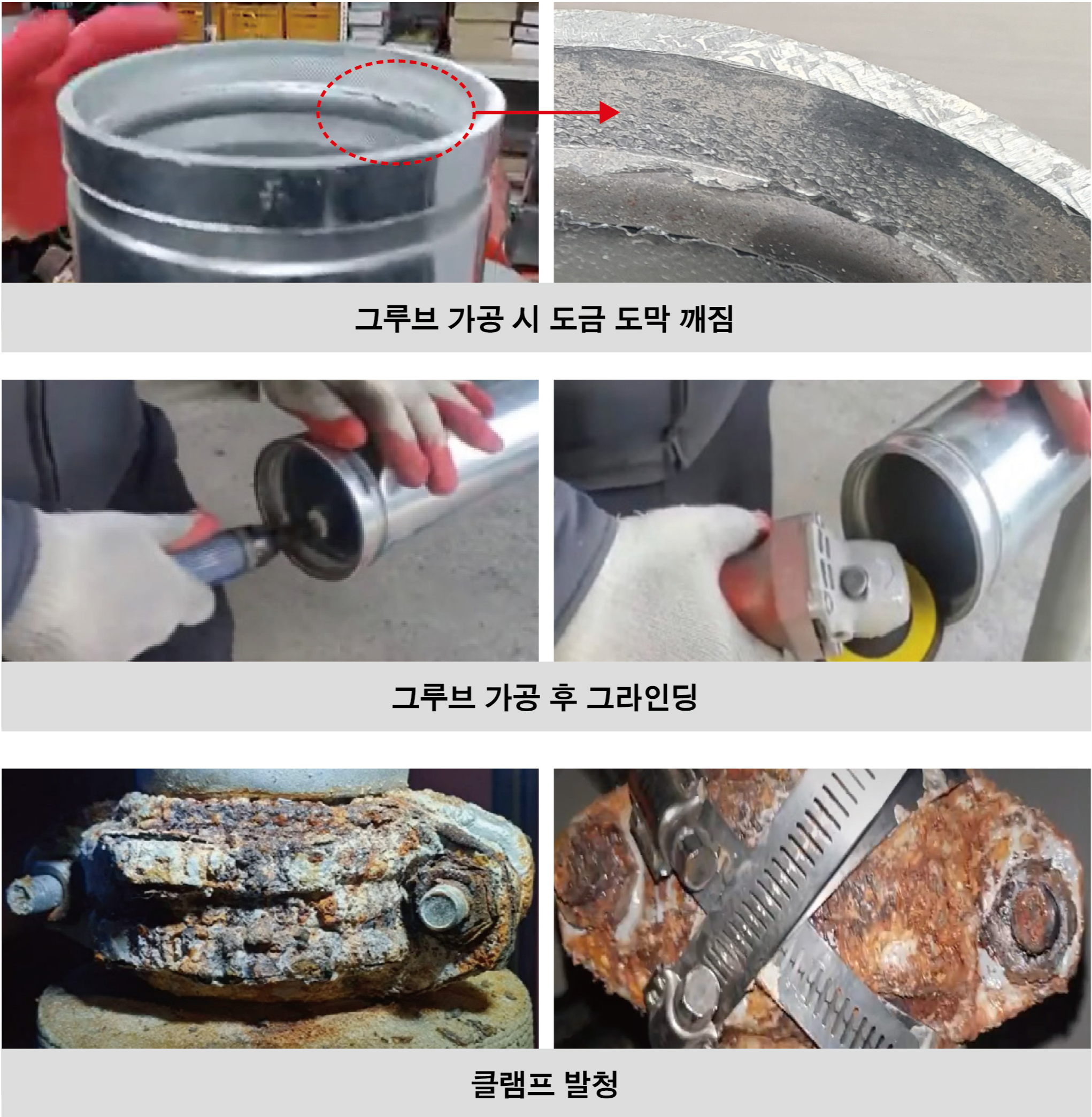

용융아연도금 그루브 파이프의 문제점
1. 그루브 홈 부식 발생 : 현장에서 그루브 홈 가공 시 도금층 손상으로 인해 부식이 발생함.
2. 그루브 홈 가공 시 도막 깨짐 : 두꺼운 도막 두께로 용융도금 후 그루브 가공 시 충격으로 인한 도막 깨짐 현상이 발생함.
3. 그라인딩 필요 : 그루브 홈 가공 시 깨진 도막 부위에 그라인딩 처리가 필요함.
4. 그라인딩 후 코팅 필요 : 그라인딩 시 도금 도막이 훼손된 부위에 터치업이 필요함.
5. 그루브 클램프 발청 : 현재 클램프는 대부분 페인트 적용 중으로 발청 문제를 해결하기 위해 도금으로 변경이 필요함.
그루브 무용접 조인트에 사용하는 용융아연도금 파이프는 현장에서 그루브 가공으로 인한 내부 발청 문제, 설치 문제 등 여러 가지 문제점이 있으며, 용융아연도금 파이프(KS D 3507)에 홈을 가공하는 과정에서 도금층 손상으로 부식 발생을 초래합니다.
용융아연도금 파이프는 두꺼운 도막두께로 홈의 깊이가 일정하게 유지되기 어려워 선가공(그루브 홈) 후도금 방식의 그루브 전용 파이프 생산이 거의 불가능합니다. 위와같은 문제점을 해결할 수 있는 그루브 홈이 형성되어 있으며, 내식성과 가공성, 환경성이 우수한 그루브 전용 파이프 보급이 필요한 실정입니다.
세라믹아연도금 그루브 전용 파이프의 필요성
1. 그루브 홈 가공 후 도금 가능 : 세라믹아연도금은 박막의 도막두께로 흑관에 그루브 홈을 선 가공한 후 도금하여도 홈 깊이가 일정하게 유지되어 현장에서 가공하지 않아도 됨.
2. 내식성능 우수 : 그루브 홈 현장 가공 후에도 내식성능이 우수함.
3. 가공성 우수 : 내충격성, 내굴곡성이 뛰어나 그루브 홈 가공하더라도 도막 깨짐 없음.
4. 현장 가공 필요시 : 가공성이 우수하여, 가공 후 별도의 그라인딩 처리 없이 클램프 체결 가능함.

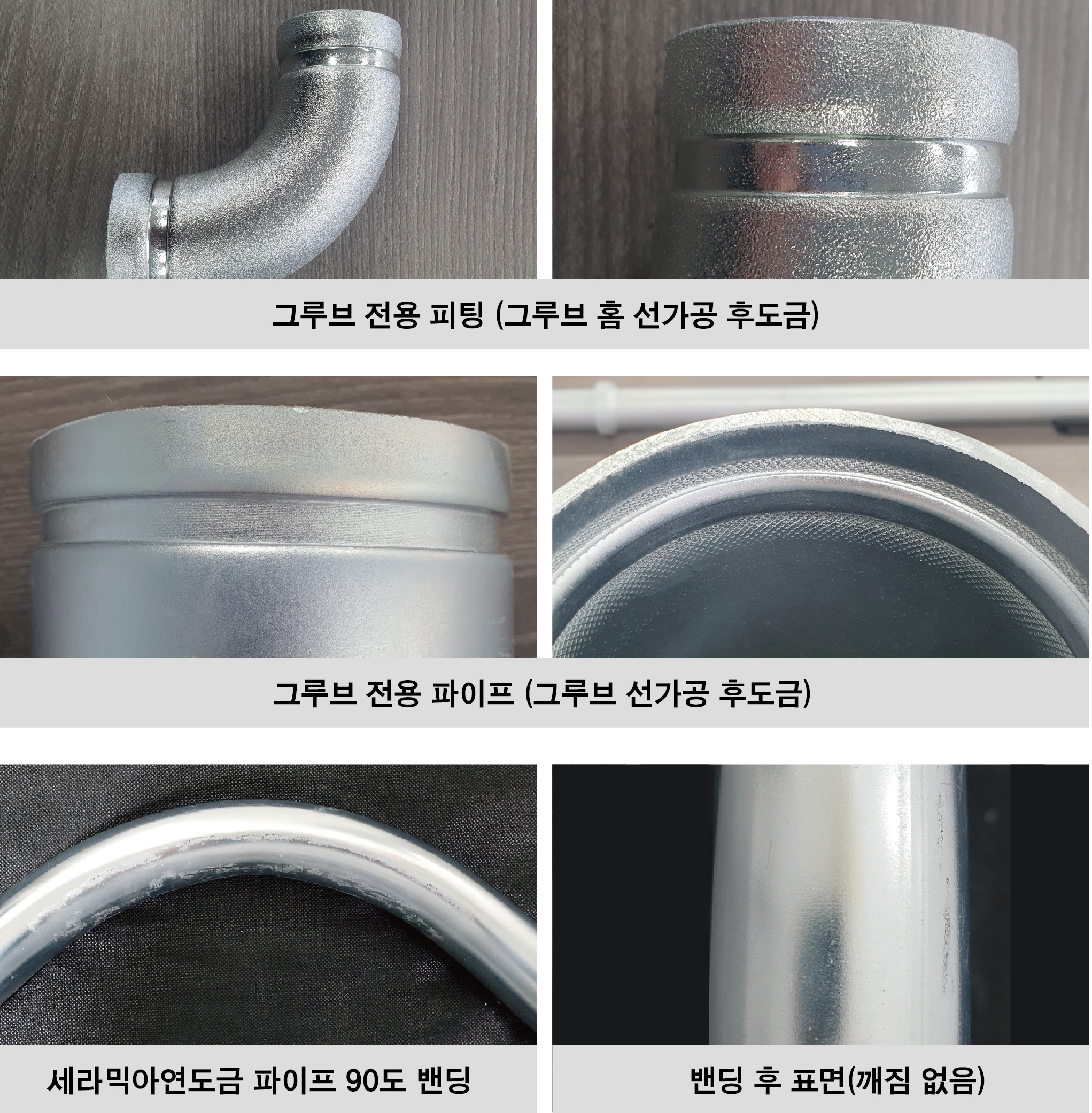

세라믹아연도금 Innozinc 파이프는 그루브 홈 선가공 후 도금을 하여도 홈의 깊이가 일정하게 유지되며, 도금 후 가공에도 문제가 없음을 확인하실 수 있습니다.

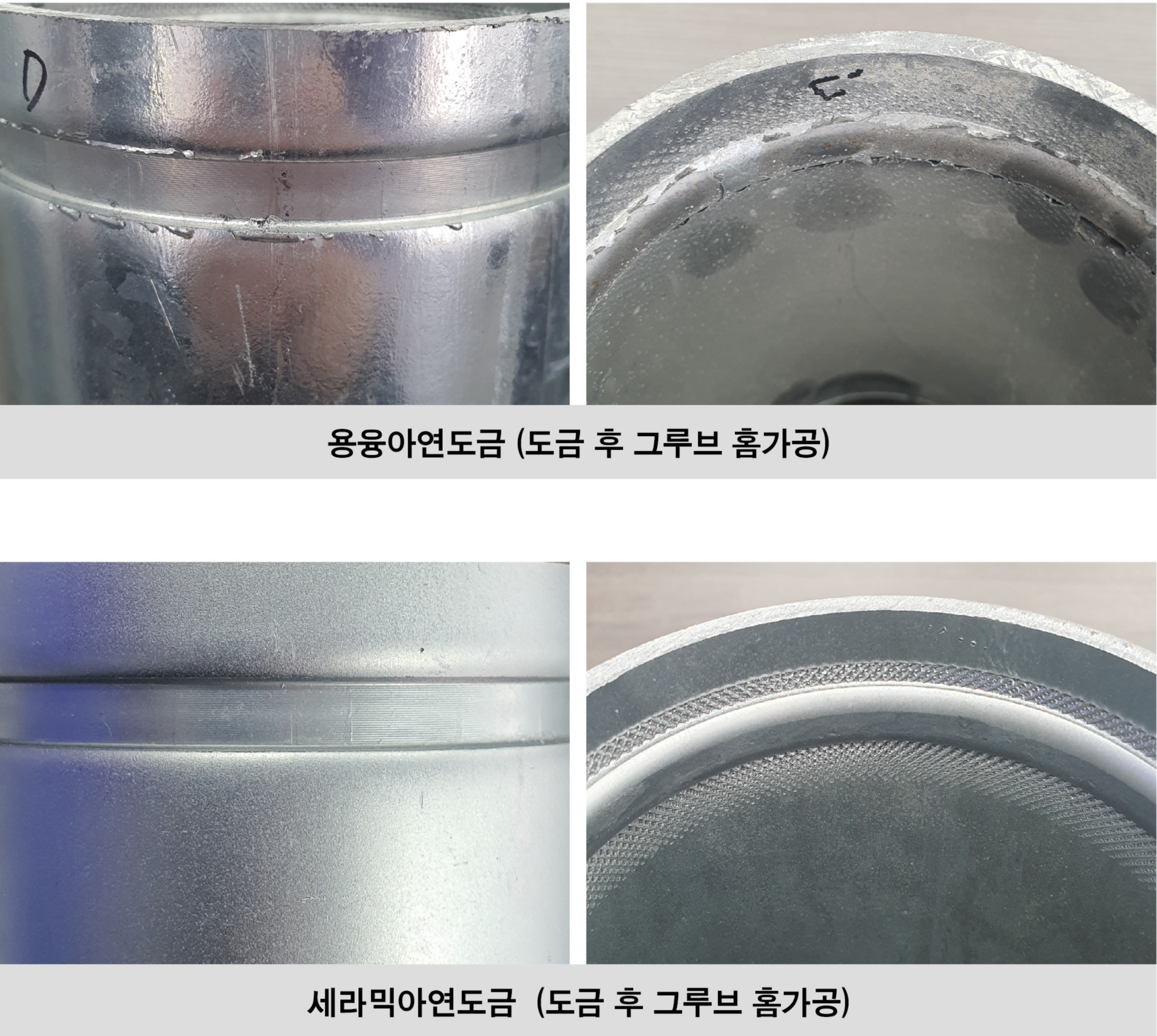

용융아연도금과 세라믹아연도금 그루브 홈 현장 가공
세라믹아연도금 파이프는 우수한 내식성을 가지고 있으며, 가공성이 우수하여 표면의 박리와 균열없이 성형이 가능합니다. 또한 그라인딩 등 처리과정 등 생략으로 생산성 확보와 인건비가 절감 등의 효과가 있습니다.
현재까지 용융아연도금 배관재로만 사용하고 있지만 새로운 기술인 세라믹아연도금 그루브 전용 파이프 적용으로 원가 절감, 작업환경 개선 및 생산성 향상될 것으로 사료됩니다.
